适用于850℃的3D打印镍基高温合金粉末WZ850P

       现有的3D打印用高温合金粉末，如IN625、IN718等, 承温温度小于750℃, 限制了高温部件的打印。本公司研发了一种适用于850℃工作温度的高温合金粉末-WZ850P，可应用于增材制造领域，粉末球形度好，易铺粉，3D打印成形组织缺陷少，高温力学性能优越。可打印发动机、燃气轮机的高温部件或其它热端承力结构件。

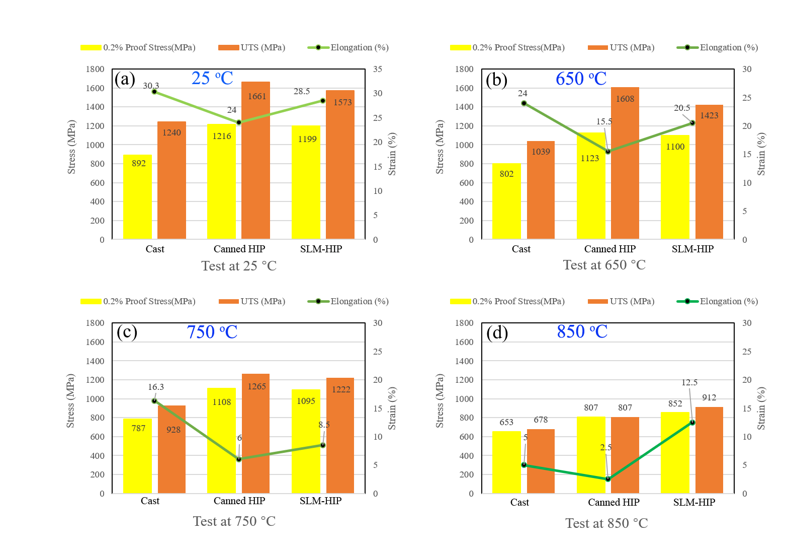

WZ850P3D打印合金的主要力学性能

        采用选区激光熔化（SLM）结合热等静压工艺（HIP）制备块体材料,WZ850P合金获得了优于铸态和粉末包套+HIP态的综合力学性能。

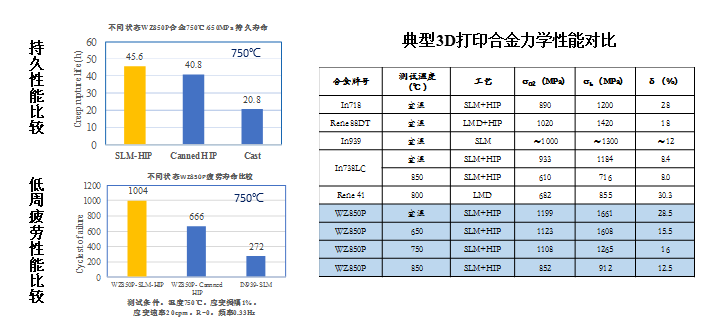

         对比相同合金三种状态的组织与性能(铸态,粉末包套+HIP,SLM+HIP), 激光打印(SLM+HIP)的WZ850P样品具有较高的高温拉伸强度、持久寿命和疲劳性能，表现出优良的综合力学性能。



元素	Co	Cr	Al	Ti	Ni	W	Mo	Nb	Hf
含量范围	18~27	12~25	3~4	3~5	Bal	3~5	3~4.5	1~2	<0.5
元素	Zr	V	Fe	Cu	Si	P	S	O	N
含量范围	<0.1	<0.1	<0.1	<0.01	<0.04	<0.002	<0.001	<0.002	<0.002

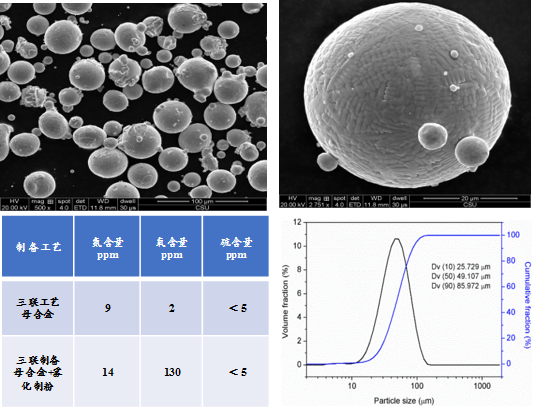

                       WZ850P 粉末形貌与杂质元素含量                                                                WZ850P 粉末SLM打印的显微组织

如果您有任何疑问或希望了解更多，请随时联系我们：

联系人：龙安平

联系电话：18575756170

我们期待与您的合作！
