FGH4113A(WZ-A3) — 新一代涡轮盘用粉末高温合金

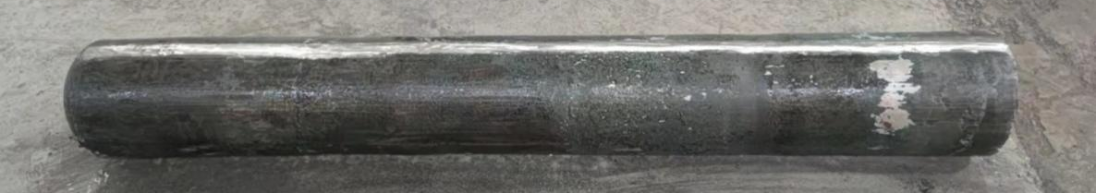

直径350mm的FGH4113A高温合金挤压棒

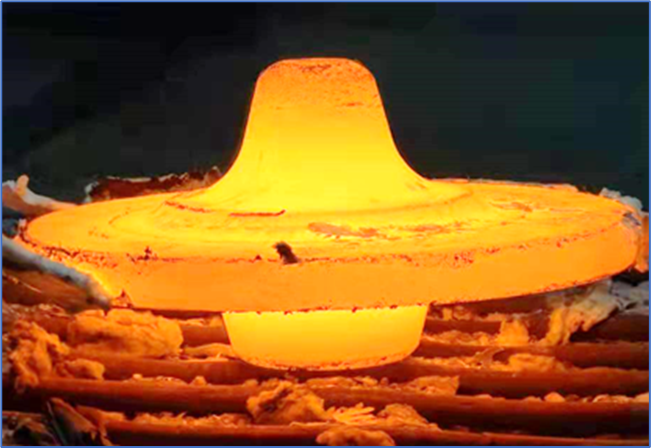

直径650mm锻造盘胚

自主研发的新一代粉末高温合金 FGH4113A（WZ-A3），性能优势及特点如下：

• （1） FGH4113A的力学性能全面大幅超过先进发动机涡轮盘技术标准要求，完全满足研制需求；
• （2） FGH4113A具有优良的中温塑性，700~750℃拉伸塑性达到20%以上，使涡轮盘具有较低的缺口敏感性和较低的裂纹扩展速率；
• （3） FGH4113A具有优异的组织稳定性和抗氧化性能，在760℃和815℃长期工作无有害相析出；
• （4） FGH4113A具有优良的热变形性能和较宽的变形窗口，可以在较低温度下塑性变形，并获得ASTM12~13的细小均匀显微双相晶组织；
• （5） 与同类材料相比，FGH4113A大尺寸盘(直径650mm以上)的锻造峰值应力小于1万吨，锻造的盘件无任何裂纹，降低了锻造压机的设备门槛；
• （6） 与同类材料相比，FGH4113A具有较低的固溶温度（1157℃），有利于双性能热处理工艺的实施，使盘缘形成6~8级粗晶组织，具有高蠕变强度（800℃/330MPa/0.2%蠕变寿命600h）及裂纹扩展抗力；盘芯则保持11~13级的细晶组织，具有高抗拉强度和优良的低周疲劳性能（700℃/0~0.8%/0.33Hz低周疲劳寿命24500cycles）；过渡区组织和性能实现梯度渐变，未出现组织突变诱发的性能“薄弱区”。双性能热处理后的盘件可更好地适应涡轮盘的工况， 提高工作温度，满足先进发动机的需求；
• （7） FGH4113A具有完全自主知识产权，采用万泽独创的设计思路，与国际国内专利无任何重合；
• （8） FGH4113A采用多种先进制备技术，特别是自主开发的集成计算材料工程平台，大幅降低了研发及制造成本，价格比同类产品低30%。

如果您有任何疑问或希望了解更多，请随时联系我们：

联系人：龙安平

联系电话：18575756170

我们期待与您的合作！
